案例详情:
客户是江门一家螺旋桨生产企业,专业生产制造各类大型螺旋桨件。本次服务需求是针对某批大型螺旋桨件,测量其关键部位的尺寸及三维偏差比对检测,确保关键加工数据符合精度标准。
客户以前主要是通过使用三坐标测量仪、大型卡尺对螺旋桨进行测量检测,但这些方法不仅数据采集不全,且检测过程需要使用特殊夹具定位被测量的对象,测量难度大,有个别复杂曲面更是无法采集,检测报告代表性不高。
解决方案:
【CASAIM】针对厂家需求,使用手持式三维扫描仪,体积精度高达0.078mm,不需要贴点和喷粉,就可以完整、高精度采集大型螺旋桨的全尺寸三维数据,检测关键部位尺寸是否满足精度标准。
1、扫描现场
![](/d/file/p/20230705/36dae6178c4bae61792df463f7f067a3.jpg)

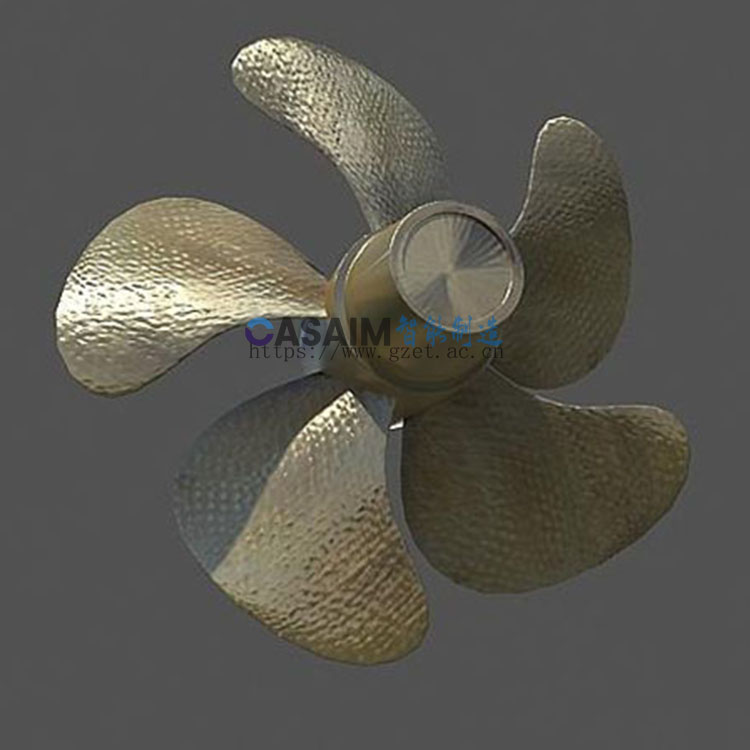

2、扫描数据
![](/d/file/p/20230705/558c74d1a7ee4e46d0d81f0f772be166.jpg)
3、尺寸&形位公差检测
(1)测量叶面中分线与参考圆投影交点处的偏差值;
![](/d/file/p/20230705/86000160cc8dd6f79e30ece4b539efad.jpg)
(2)测量叶片两侧的3D偏差;
![](/d/file/p/20230705/03bf700da7c41c6302c3ebb8669c0871.jpg)
(3)将叶形轮廓往基准平面处投影测量圆心到各叶片最外端距离。
![](/d/file/p/20230705/d8c28e11624eb649ef61e76f2402fa3d.jpg)
经以上项目检测,客户指定的大型螺旋桨件的关键部位的尺寸测量及偏差比对的数据符合加工精度标准,客户对检测结果表示满意。
